Diese Seite soll alle Insider nochmal an das Wie Was Warum erinnern,
aber auch den anderen Usern Sinn und Unsinn der Trasse zu zeigen.
.

Die  Verdichterstationen

......werden als das Herz der Erdgasleitungen bezeichnet.
Sie sind in bestimmten Abständen erforderlich, um den Druckabfall in den Leitungen auszugleichen.
Die Stationen bestehen aus einer Haupt- (gasführenden) und einer Hilfszone.
In der Hauptzone wird das Gas auf einen Betriebsdruck von 7,5 MPa verdichtet.
Zu den wichtigsten Objekten dieser Zone gehören:
     Verdichteranlage
     Gasreinigung
     Gaskühlung
     verbindende Rohrleitungen (Gitarre)
     Betriebs-(PEB) gebäude
Die Hilfszone umfaßt die Objekte, die zum Betreiben einer Station notwendig sind, wie
     Verwaltungs- und Sozialgebäude (SERB)
     Heizhaus
     Betriebskantine (Stolowaja)
     110 / 10 kV-Station und noch andere.
Das Teilobjekt UIW - Unterirdische Wirtschaft, bestehend aus der Elektroversorgung, Steuertechnik,
Nachrichtentechnik, Wasserversorgung und -entsorgung, Gasnetz und Heiznetz verbindet die einzelnen  Betriebseinrichtungen.
Das Erdgas wird über die Molchstation mittels einer Saugleitung aus dem linearen Strang entnommen,
     in der Gasreinigung gesäubert,
     über die verbindenden Rohrleitungen in  die jeweiligen Verdichter gefürdert,
     dort auf den Betriebsdruck verdichtet,
     über die verbindenden Rohrleitungen zur Gaskühlung  gedrückt,
     abgekühlt und schließlich über eine Druckleitung
     an der Molchstation in den linearen Strang  zurückgegeben.
Dieser Prozeß wird vom PEB-Gebäude aus gesteuert.
Man  unterscheidet Stationen in Freiluftbauweise, wie die VS Kungurskaja 2z und in geschlossener Bauweise.
Bei ersterer steht die Verdichterturbinenanlage in Containment-Bauweise frei auf dem Fundament.
Bei der geschlossenen  Bauweise befindet sich die Anlage in einer Halle. Beträgt die Turbinenleistung 25 MW,
dann wird jeder Maschine in einer extra Halle  untergebracht. In Stationen mit 12,5 MW- Maschinen stehen alle Verdichter in einer Halle.
Bei der Freibauweise werden vorwiegend Maschinen mit einer Leistung von 16 MW eingesetzt.
In Abhängigkeit von der Anzahl der am Standort vorbeiführenden Gasleitungen (max. 6 Leitungen D=1400 mm pro Korridor) wird je  Leitung eine Verdichterstation gebaut. Die jeweils erste Station eines jeden  Standortes besteht aus der o.g. Haupt- und der Hilfszone. Die übrigen Stationen werden dann nur mit der Hauptzone ausgestattet. Die unterirdische Wirtschaft wird an die erste Station angeschlossen. So können alle Stationen eines  Standortes von einer Station medienseits versorgt werden.

  Die  Bauorganisation

In der Sowjetuniun baute die DDR-Bauorganisation an drei Abschnitten der Erdgas-Trasse Verdichterstationen.
In den ersten Jahren lag der Schwerpunkt in der Ukraine, im Gebiet um Iwano-Frankowsk, Stryi und Lwow.
Das war der sogenannte Westabschnitt mit den Standorten
             Ushgorod,  Bogorodtschany, Wolowez, Gorodenka.
Später folgte das Gebiet um Lipezk und Tula, südlich von Moskau - der sogenannte Mittelabschnitt mit den  Standorten
             Perwomaiski, Serpuchow, Dubna, Jefremow, Starojurewo.
Dann wurde der Ostabschnitt interessant, von welchem ich hier so berichten darf.

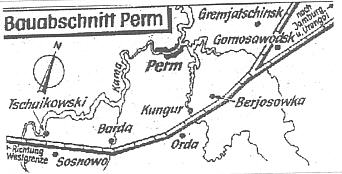

Das Trassengeschehen konzentrierte sich auf auf das Gebiet Perm im westlichen Ural mit den Standorten
           Kungur, Gornosawodsk, Gremjatschinsk, Barda, Dobrjanka, Otschor.
Das Bauwesen der DDR trat als Zulieferer zum Anlagenexport auf und übernahm die
folgenden  Leistungen:
           Bau von Erdgasleitungen
           Bau von Verdichteranlagen
           Bau von Wohnungs- und Gesellschaftsbauten einschließlich ingenieurtechnischer Erschließung.

Die  Hauptauftragnehmer

HAN VS Verdichterstationen Errichtung der Verdichterstationen HAN IB Industriebau Errichtung der Baustelleneinrichtung und anderer Industrieobjekte HAN WuG Wohn- & Gesellschaftsbau  Wohnungsbau und gesellschaftliche Einrichtungen HAN LT Linearer Teil Bau / Montage der Erdgasleitungen HAN T Transporte HAN V Versorgung HAN K Kultur und Freizeit HAN M Medizinische Versorgung HAN DL Dienstleistungen Wäsche, Reinigung, etc.

Die  beteiligten Firmen

UGS Untergrundspeicher- und Gasanlagenbau Mittenwalde FGLB Ferngasleitungsbau Engelsdorf KKAB Kombinat Kraftwerksanlagenbau Berlin SALH Starkstromanlagenbau Leipzig / Halle KSE Korrosionsschutz Eisleben BEH Baumaschinen und Ersatzteilhandel Cossebaude BB Bergmann Borsig Berlin BMK Bau- und Montagekombinat Chemie Halle BMK-I Industrie- und Hafenbau Rostock KIE KfZ-Instandhaltung Erdgasleitungsbau Erfurt Forst Staatlicher Forstwirtschaftsbetrieb Gransee GuK Kombinat für Geodäsie und Kartographie Berlin TGA Technische Gebäudeausrüstung Magdeburg GRW Geräte- und Reglerwerke Teltow

... na, Leute, habe ich jemand vergessen ??

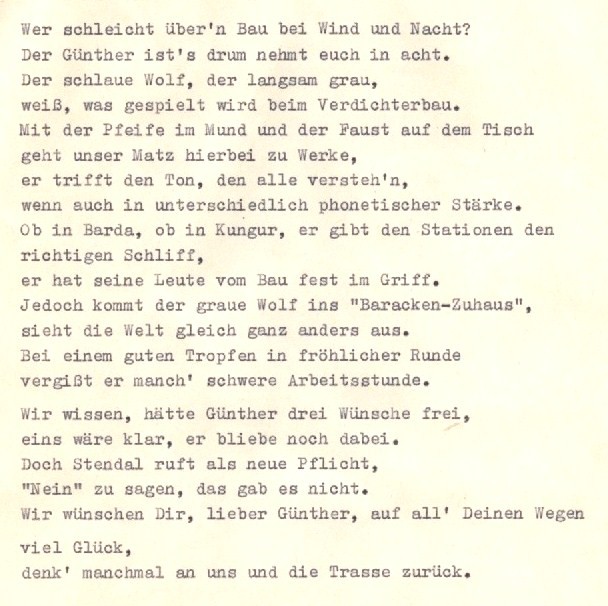

Vielleicht erinnert sich der Eine oder die Andere noch
an die Verabschiedung unseres OBL's
Günther

 Ich glaube, dieses Werk hat Fredo verfaßt.
Da ich leider in dieser Zeit nach Barda ausgeborgt war,
kann ich es nicht gewesen sein.
